Hej tam! Jako dostawca samozasysających pomp do chemikaliów często jestem pytany o krzywą wydajności tych pomp. Pomyślałem więc, że poświęcę kilka minut, aby ci to wyjaśnić i wyjaśnić, co to wszystko oznacza.
Na początek porozmawiajmy o tym, czym jest krzywa wydajności. Mówiąc najprościej, jest to wykres przedstawiający działanie pompy w różnych warunkach. W przypadku samozasysającej pompy chemicznej krzywa wydajności zazwyczaj przedstawia natężenie przepływu pompy (ilość cieczy, jaką może przemieścić) na osi poziomej, a wysokość podnoszenia pompy (ciśnienie, jakie może wytworzyć) na osi pionowej.
Dlaczego to jest ważne? Cóż, zrozumienie krzywej wydajności samozasysającej pompy chemicznej ma kluczowe znaczenie przy wyborze właściwej pompy do konkretnego zastosowania. Różne zastosowania wymagają różnych natężeń przepływu i wysokości podnoszenia, a krzywa wydajności może pomóc w określeniu, która pompa może spełnić te wymagania.
Zacznijmy od sprawdzenia natężenia przepływu. Natężenie przepływu samozasysającej pompy chemicznej mierzy się w galonach na minutę (GPM) lub litrach na sekundę (L/s). Reprezentuje objętość cieczy, którą pompa może przepuścić przez system w określonym czasie. Na natężenie przepływu wpływa kilka czynników, w tym wielkość pompy, prędkość, z jaką pracuje i opór w systemie.
Na krzywej wydajności zobaczysz, że wraz ze wzrostem natężenia przepływu wysokość podnoszenia maleje. Dzieje się tak dlatego, że w miarę pompowania większej ilości cieczy w układzie pojawia się większy opór, co wymaga od pompy cięższej pracy, aby utrzymać to samo ciśnienie. Tak więc, jeśli potrzebujesz wysokiego natężenia przepływu, będziesz musiał poświęcić trochę głowy i odwrotnie.
Następnie porozmawiajmy o głowie. Wysokość podnoszenia samozasysającej pompy chemicznej mierzy się w stopach (ft) lub metrach (m). Reprezentuje ciśnienie, które pompa może wytworzyć w celu przemieszczenia cieczy przez system. Na wysokość głowicy wpływa kilka czynników, w tym wysokość, na jaką należy podnieść ciecz, tarcie w rurach i opór w układzie.
Na krzywej wydajności widać, że wraz ze wzrostem wysokości podnoszenia natężenie przepływu maleje. Dzieje się tak dlatego, że ponieważ pompa musi pracować ciężej, aby wytworzyć większe ciśnienie, nie jest w stanie przepompować tak dużej ilości cieczy przez system. Jeśli więc potrzebujesz dużej wysokości podnoszenia, będziesz musiał poświęcić część natężenia przepływu.
Przyjrzyjmy się teraz bliżej różnym częściom krzywej wydajności. Krzywa ma zazwyczaj trzy główne sekcje: punkt najlepszej wydajności (BEP), wysokość wyłączania i punkt bicia.
Punkt najlepszej wydajności (BEP) to punkt na krzywej wydajności, w którym pompa działa najefektywniej. W tym momencie pompa zużywa najmniejszą ilość energii do przetłoczenia największej ilości cieczy. Ważne jest, aby wybrać pompę, która działa jak najbliżej BEP, jak to możliwe, aby zminimalizować zużycie energii i koszty operacyjne.
Wysokość podnoszenia to maksymalna wysokość, jaką może wygenerować pompa, gdy w systemie nie ma przepływu. Dzieje się tak, gdy zawór tłoczny jest zamknięty, a pompa zasadniczo pompuje do zamkniętego układu. Wysokość podnoszenia jest ważnym parametrem, który należy wziąć pod uwagę przy wyborze pompy, ponieważ określa maksymalne ciśnienie, jakie może wytworzyć pompa.
Punkt bicia to punkt na krzywej wydajności, w którym pompa pracuje z maksymalnym natężeniem przepływu. W tym momencie wysokość podnoszenia jest najniższa, a pompa zużywa najwięcej energii. Eksploatacja pompy w punkcie wyczerpania przez dłuższy czas może spowodować nadmierne zużycie pompy i może prowadzić do przedwczesnej awarii.
Oprócz natężenia przepływu i wysokości podnoszenia krzywa wydajności samozasysającej pompy do środków chemicznych może również zawierać inne ważne informacje, takie jak zużycie energii, wydajność i wymagania dotyczące NPSH (dodatnia wysokość ssania netto).
Pobór mocy pompy mierzony jest w koniach mechanicznych (KM) lub kilowatach (kW). Reprezentuje ilość energii potrzebnej do działania pompy. Na zużycie energii wpływa kilka czynników, w tym natężenie przepływu, wysokość podnoszenia i wydajność pompy.
Sprawność pompy jest miarą tego, jak skutecznie przekształca ona moc wejściową w użyteczną pracę. Wyrażana jest w procentach i obliczana poprzez podzielenie mocy wyjściowej (mocy wykorzystywanej do przemieszczania cieczy) przez moc wejściową (moc dostarczana do pompy). Wyższa wydajność oznacza, że pompa zużywa mniej energii do przetłoczenia tej samej ilości cieczy, co z czasem może skutkować znacznymi oszczędnościami kosztów.
Wymagania dotyczące NPSH pompy reprezentują minimalne ciśnienie, które musi być dostępne na wlocie ssawnym pompy, aby zapobiec kawitacji. Kawitacja to zjawisko występujące, gdy ciśnienie na wlocie ssawnym pompy spadnie poniżej ciśnienia pary cieczy, powodując powstawanie pęcherzyków pary. Pęcherzyki te mogą gwałtownie się zapaść, powodując uszkodzenie pompy i zmniejszenie jej wydajności.
Jak zatem wykorzystać krzywą wydajności, aby wybrać odpowiednią samozasysającą pompę chemiczną do swojego zastosowania? Oto kilka kroków, które należy wykonać:
- Określ natężenie przepływu i wysokość podnoszenia wymagane dla Twojego systemu. Będzie to zależeć od konkretnego zastosowania, np. wielkości zbiornika, odległości, na jaką ciecz musi być pompowana, oraz wymagań ciśnieniowych procesu.
- Przyjrzyj się krzywym wydajności różnych pomp, aby znaleźć taką, która spełni Twoje wymagania dotyczące natężenia przepływu i wysokości podnoszenia. Aby zmaksymalizować wydajność, należy wybrać pompę pracującą jak najbliżej BEP.
- Należy wziąć pod uwagę inne czynniki, takie jak pobór mocy, wydajność i wymagania NPSH pompy. Czynniki te mogą mieć znaczący wpływ na koszty eksploatacji i niezawodność pompy.
- Aby uzyskać więcej informacji i porad dotyczących wyboru właściwej pompy do danego zastosowania, należy skonsultować się ze specjalistą ds. pomp lub dostawcą. Mogą pomóc w interpretacji krzywych wydajności i podjęciu świadomej decyzji.
Jako dostawca samozasysających pomp chemicznych oferujemy szeroką gamę pomp o różnych charakterystykach wydajności, aby sprostać potrzebom różnych zastosowań. Nasze pompy zostały zaprojektowane tak, aby były wydajne, niezawodne i łatwe w utrzymaniu. Zapewniamy również wsparcie techniczne i pomoc, aby pomóc Ci wybrać odpowiednią pompę spełniającą Twoje specyficzne wymagania.
Jeśli chcesz dowiedzieć się więcej na temat naszych samozasysających pomp do substancji chemicznych lub potrzebujesz pomocy w wyborze odpowiedniej pompy do swojego zastosowania, nie wahaj się z nami skontaktować. Chętnie odpowiemy na wszelkie pytania i przedstawimy wycenę.

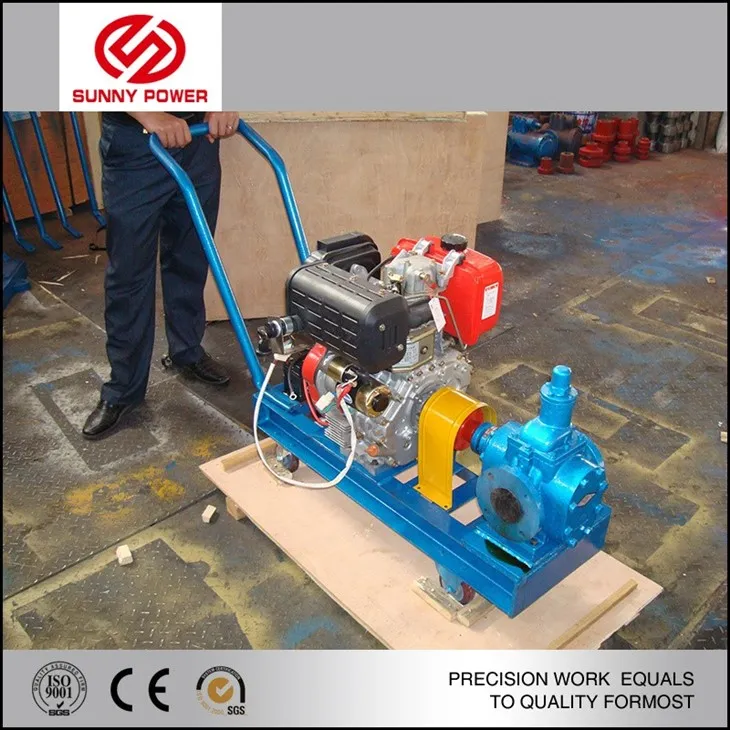

Oprócz samozasysających pomp chemicznych, w naszej ofercie znajdują się także inne rodzaje pomp, jak npSamozasysająca pompa śrubowa,Pompa wodna do nawadniania WOM, IPompy odwadniające agregatów prądotwórczych o wydajności 200 - 2000 M3/h. Pompy te zaprojektowano także z myślą o zapewnieniu niezawodnej i wydajnej pracy w różnorodnych zastosowaniach.
Jeśli więc szukasz nowej pompy, niezależnie od tego, czy jest to samozasysająca pompa chemiczna, czy pompa innego typu, zachęcamy do skontaktowania się z nami w celu omówienia Twoich potrzeb. Jesteśmy pewni, że możemy dostarczyć odpowiednią pompę do Twojego zastosowania w konkurencyjnej cenie.
Dziękuję za przeczytanie! Mam nadzieję, że ten post na blogu pomógł Ci zrozumieć krzywą wydajności samozasysającej pompy do chemikaliów i dowiedzieć się, jak jej używać w celu wybrania odpowiedniej pompy do swojego zastosowania. Jeśli masz jakieś pytania lub uwagi, możesz je zostawić poniżej.
Referencje:
- Podręcznik pompy — Igor J. Karassik, Joseph P. Messina, Paul Cooper i Charles C. Heald
- Podręcznik inżynierii chemicznej autorstwa Perry'ego i Greena
